Analisis Komprehensif Proses Pelapisan Flash FPC

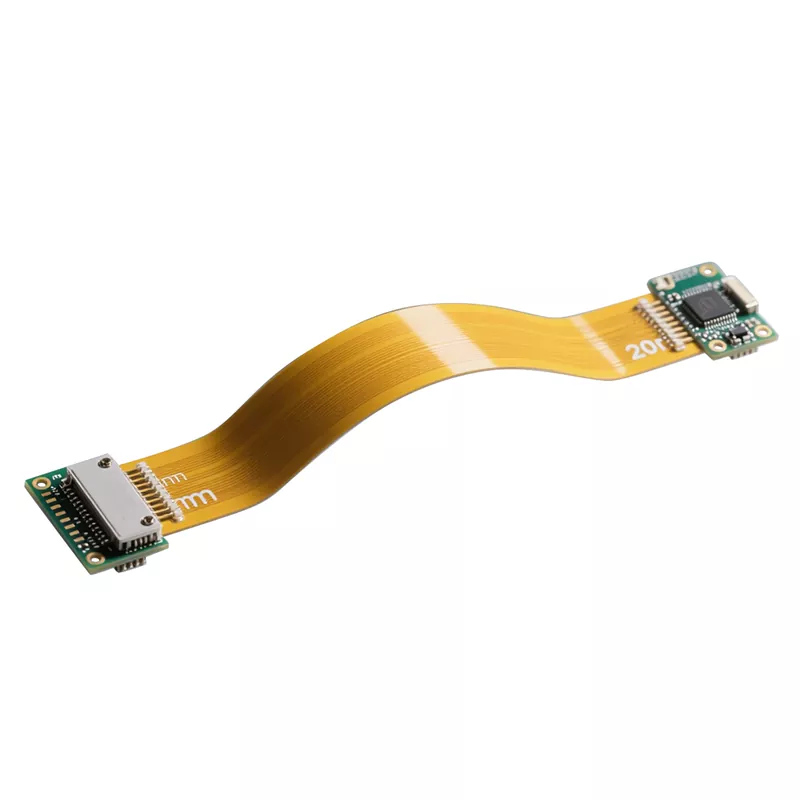

Papan sirkuit cetak fleksibel (FPC) adalah komponen yang sangat diperlukan dalam perangkat elektronik modern, mulai dari layar ponsel cerdas yang dapat dilipat hingga probe presisi pada perangkat medis. Pelapisan flash adalah proses manufaktur inti yang memungkinkan kinerja tinggi dan keandalan tinggi pada FPC.

Ikhtisar Proses: Perjalanan Lengkap dari Pengeboran hingga Pelapisan Tembaga

Proses pelapisan flash dalam pembuatan FPC adalah serangkaian operasi yang presisi. Seluruh proses dimulai dengan pengeboran, membuat jalur untuk sambungan sirkuit pada substrat fleksibel. Berikutnya adalah proses pelapisan tembaga, di mana lapisan tipis tembaga diendapkan secara kimiawi pada dinding lubang, membentuk fondasi konduktif untuk pelapisan listrik berikutnya.

Inti dari proses pelapisan flash terletak pada kata "flash", yang mengharuskan lapisan pelapisan kritis diselesaikan hanya dalam waktu 3 menit. Lapisan tembaga yang tipis dan seragam ini menjadi landasan untuk pemrosesan selanjutnya. Setelah itu, tahap laminasi film kering dimulai, menutupi permukaan papan dengan film fotosensitif untuk mempersiapkan pembentukan pola sirkuit.

Tahap pemaparan dan pengembangan menentukan bentuk sirkuit yang tepat. Melalui perawatan ringan dan kimia, lapisan kering yang tidak diinginkan dihilangkan, sehingga memperlihatkan area yang memerlukan pelapisan tembaga sekunder. Pelapisan tembaga sekunder terakhir mengentalkan sirkuit hingga ketebalan fungsional yang diperlukan, memastikan transmisi arus yang stabil dan andal.

Setiap langkah bagaikan tarian yang dikoreografikan dengan cermat; bahkan sedikit penyimpangan dapat menyebabkan cacat fungsional di seluruh papan sirkuit. Persyaratan presisi inilah yang menyebabkan manufaktur FPC dikenal sebagai "seni presisi dalam industri elektronik".

Teknologi Utama: Perlakuan Khusus pada Area Bengkok

Dalam manufaktur FPC, penanganan area lentur adalah salah satu aspek yang paling menantang. Untuk memastikan keandalan papan sirkuit selama pembengkokan berulang, pelapisan tembaga tidak diperbolehkan di area pembengkokan. Inilah salah satu perbedaan mendasar antara FPC dan manufaktur PCB kaku.

Area lentur adalah "sambungan" dari FPC. Jika area ini juga dilapisi tembaga, peningkatan ketebalan lapisan tembaga akan mengurangi fleksibilitas material. Seiring waktu, pembengkokan berulang kali akan menyebabkan retak lelah pada lapisan tembaga, sehingga sangat memengaruhi masa pakai produk.

Dalam produksi sebenarnya, area pembengkokan yang tidak dilapisi sedikit lebih besar daripada bukaan perekat murni. Hal ini untuk mencegah larutan pelapis tembaga menembus area pembengkokan. Desain "ruang cadangan" ini memastikan fungsionalitas sirkuit tidak terpengaruh sekaligus memaksimalkan perlindungan fleksibilitas area tekukan.

Perawatan sendi juga sama pentingnya. Spesifikasi pabrikan secara eksplisit mengharuskan sambungan tidak ditempatkan di area delaminasi dan harus menggunakan desain bergelombang. Desain ini secara efektif menyebarkan stres, mencegah kerusakan sendi yang disebabkan oleh konsentrasi stres.

Bayangkan layar smartphone yang dapat dilipat, mengalami puluhan, bahkan ratusan, pembengkokan setiap hari. Eksekusi sempurna dari detail proses inilah yang memastikan perangkat tidak akan gagal karena kegagalan fungsi FPC selama penggunaan jangka panjang.

Kontrol yang Tepat: Persyaratan Ganda Waktu dan Area Kata "flash" dalam nama proses pelapisan flash mencerminkan persyaratan kecepatan pada langkah ini. Standar industri dengan jelas menetapkan bahwa pelapisan kilat harus diselesaikan dalam waktu 3 menit. Ini bukan pengaturan waktu yang sewenang-wenang, melainkan solusi optimal yang diperoleh dari eksperimen ekstensif dan pengalaman produksi aktual.

Waktu yang terlalu singkat mengakibatkan pengendapan tembaga tidak mencukupi, sehingga gagal menyediakan dasar konduktif yang cukup untuk proses selanjutnya; waktu yang terlalu lama dapat menyebabkan lapisan tembaga tidak rata, sehingga menghasilkan butiran kasar dan daya rekat tidak mencukupi. Jendela waktu 3 menit mencapai keseimbangan sempurna antara efisiensi dan kualitas.

Tahap pelapisan tembaga sekunder memiliki fokus yang berbeda. Di sini, area pelapisan tembaga harus ditentukan secara tepat. Persyaratan ini, yang terlihat sederhana, sebenarnya berkaitan dengan berbagai aspek seperti pengendalian kualitas produk, manajemen biaya, dan ketertelusuran.

Area pelapisan tembaga secara langsung mempengaruhi resistansi dan daya dukung arus produk akhir. Kontrol area yang tepat berarti kontrol kinerja sirkuit yang presisi, yang merupakan salah satu perbedaan utama antara FPC kelas atas dan produk biasa.

Dari sudut pandang biaya, tembaga merupakan salah satu biaya material utama dalam pembuatan FPC. Kontrol yang tepat pada area pelapisan tembaga dapat menghindari pemborosan material yang tidak perlu, yang dapat menghemat biaya secara signifikan dalam produksi massal. Yang lebih penting lagi, data wilayah memberikan dasar untuk pelacakan kualitas; begitu masalah produk terjadi, masalah tersebut dapat dengan cepat ditelusuri kembali ke parameter proses tertentu.

Jaminan Kualitas: Kontrol Berlapis Memastikan Nol Cacat

Keandalan FPC dimulai dari setiap detail desain proses. Selain perlakuan khusus pada area lentur dan sambungan, tindakan pengendalian kualitas berlapis diterapkan di seluruh proses.

Pada tahap laminasi film kering setelah flash plating, keseragaman ketebalan film secara langsung mempengaruhi efek eksposur dan pengembangan. Lini produksi modern biasanya dilengkapi dengan sistem pemantauan online untuk mengukur ketebalan film secara real time dan secara otomatis menyesuaikan parameter proses untuk memastikan konsistensi.

Ketepatan tahap pemaparan menentukan kejelasan pola rangkaian. Mesin eksposur canggih memanfaatkan teknologi pencitraan laser langsung, memungkinkan produksi lebar garis dan jarak lebih kecil dari 10 mikrometer, memenuhi persyaratan desain FPC kepadatan tinggi saat ini.

Pengendalian kualitas pada tahap pelapisan tembaga sekunder sangat penting. Selain pengendalian area, ketebalan lapisan tembaga, keseragaman, dan struktur kristal semuanya memerlukan pemantauan yang ketat. Jalur pelapisan listrik modern biasanya dilengkapi dengan pengukur ketebalan sinar-X dan penganalisis elektrokimia untuk memantau kualitas pelapisan secara real time.

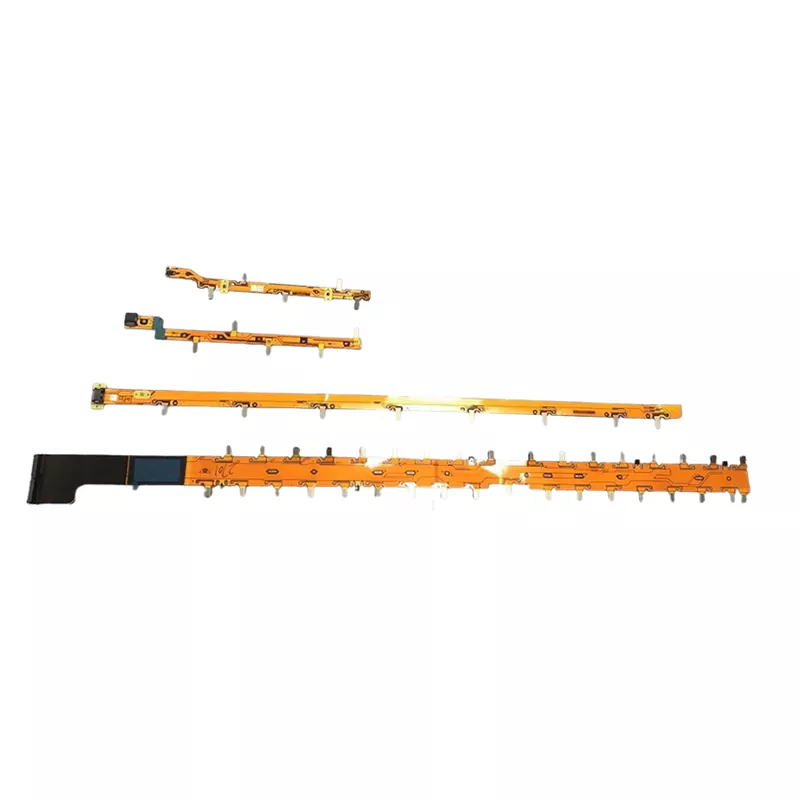

Langkah-langkah pengendalian kualitas berlapis ini memastikan bahwa produk akhir memenuhi persyaratan ketat di berbagai bidang, mulai dari elektronik konsumen hingga elektronik otomotif dan perangkat medis. Dalam aplikasi otomotif, FPC mungkin perlu tahan terhadap variasi suhu dari -40°C hingga 125°C; dalam perangkat medis, stabilitas dan biokompatibilitas jangka panjang harus dijamin.

Proses pelapisan flash seperti seni "menggambar" sirkuit pada media fleksibel; setiap langkah mewujudkan upaya para insinyur untuk mencapai keseimbangan antara presisi dan fleksibilitas. Dengan meningkatnya perangkat wearable, layar fleksibel, dan perangkat mikro-medis, proses manufaktur FPC akan terus berkembang menuju presisi, fleksibilitas, dan keandalan yang lebih baik, sehingga menjadi penghubung tak kasat mata yang menghubungkan dunia elektronik masa depan.
