Kabel CCS untuk Paket Baterai Penyimpanan Energi

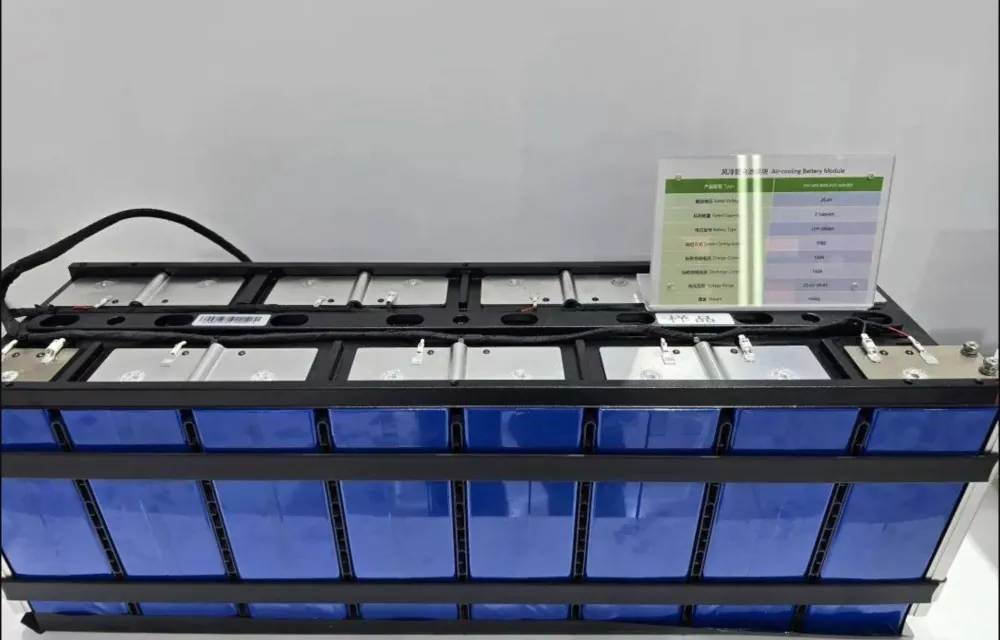

Cable CCS untuk paket baterai penyimpanan energi adalah koneksi baterai dan komponen manajemen yang mengintegrasikan rangkaian kabel tradisional (kabel, terminal, konektor) dengan busbar, bagian struktur plastik, sensor suhu, dan elemen lainnya ke dalam satu unit. Tidak seperti CCS yang berbasis pada Sirkuit Cetak Fleksibel (FPC), CCS mempertahankan struktur rangkaian kabel klasik dan secara sistematis meningkatkan rangkaian penginderaan yang sebelumnya tersebar dan tidak terorganisir melalui desain modular dan terintegrasi. Sebagai "jaringan saraf terstruktur" dari Sistem Manajemen Baterai (BMS), ia bertanggung jawab untuk mengumpulkan sinyal voltase dan suhu secara andal dari masing-masing sel, berfungsi sebagai modul dasar penting untuk pemantauan keamanan baterai, penilaian status, dan optimalisasi kinerja dalam sistem penyimpanan energi stasioner.

Struktur dan Fitur Inti

1. Desain Terintegrasi Modular:

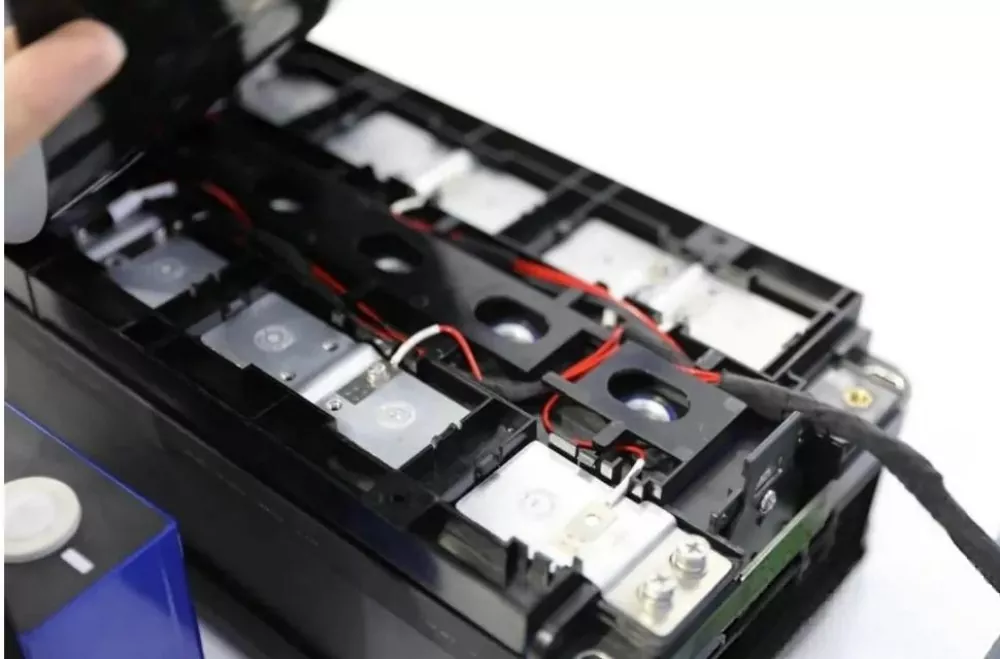

Kabel pengambilan sampel tegangan independen dan kabel sensor suhu yang tersebar diintegrasikan ke dalam rangkaian rangkaian kabel yang teratur melalui konektor dan terminal. Ini telah dirakit sebelumnya dengan busbar tembaga/aluminium (yang membawa sambungan seri sel/paralel) dan braket plastik isolasi (pelat isolasi) untuk membentuk modul lengkap. Desain ini secara mendasar mengubah mode perakitan tradisional yang “pertama memasang kabel yang tersebar, kemudian memasang terminal,” menciptakan unit fungsional standar yang disesuaikan untuk instalasi penyimpanan energi skala besar.

2. Arsitektur Koneksi yang Stabil dan Andal:

Sambungan antara busbar dan terminal sel biasanya menggunakan proses dengan keandalan tinggi seperti pengelasan laser.

Sambungan listrik antara rangkaian kabel dan titik penginderaan pada busbar dicapai melalui crimping, pengelasan, atau integrasi dalam konektor, sehingga memastikan struktur yang kokoh dan menghindari risiko kendornya masing-masing kabel.

3. Kemampuan Beradaptasi terhadap Otomatisasi:

Meskipun kabel tradisional yang tersebar bergantung pada perakitan manual, setelah diintegrasikan ke dalam modul CCS, bentuknya yang teratur dan antarmuka yang ditentukan memungkinkan adaptasi ke proses perakitan otomatis pada tingkat yang lebih tinggi, seperti penentuan posisi dan pemasangan robot—sangat penting untuk produksi penyimpanan energi bervolume tinggi.

4. Fleksibilitas dalam Jalur Teknis:

Cable CCS merupakan cabang penting dalam pengembangan teknologi CCS. Berdasarkan persyaratan desain, ini juga dapat dikombinasikan dengan jalur teknis lainnya seperti FPC atau PCBA (Perakitan Papan Sirkuit Cetak) untuk membentuk solusi terintegrasi hibrid, seperti "Kabel + Pelat Isolasi" atau "FPC + Pembentuk Vakum / Kabel", yang memenuhi beragam kebutuhan biaya, kinerja, dan spasial untuk berbagai aplikasi penyimpanan energi.

Keuntungan

1. Efisiensi Produksi dan Perakitan Tinggi: Mengintegrasikan lusinan atau ratusan titik perakitan yang tersebar ke dalam pemasangan beberapa komponen modular secara signifikan menyederhanakan proses produksi paket baterai penyimpan energi berukuran besar.

2. Keandalan Sambungan dan Kualitas yang Konsisten: Pengelasan inti dan sambungan dalam modul diselesaikan sebelum perakitan akhir, sehingga mengurangi pengoperasian rumit di dalam paket baterai dan menurunkan tingkat pengerjaan ulang keseluruhan paket yang disebabkan oleh pengelasan atau perakitan di lokasi yang buruk. Produksi terstandarisasi memastikan konsistensi produk pada penerapan volume tinggi.

3. Optimalisasi Struktur dan Ruang yang Tertib: Desain terintegrasi mengatasi masalah seperti perutean harness tradisional yang berantakan dan potensi gangguan/keausan pada komponen lain. Kabel diamankan dengan rapi di dalam braket plastik, memperjelas tata letak dan meningkatkan pemanfaatan ruang paket internal serta kenyamanan pemeliharaan—penting untuk sistem penyimpanan energi skala besar yang memerlukan pemeliharaan berkala.

4. Kematangan Biaya dan Rantai Pasokan: Berdasarkan proses wiring harness otomotif dan industri yang sudah mapan, rantai pasokan sudah matang, dan biaya bahan baku relatif transparan. Untuk proyek penyimpanan energi yang memprioritaskan bankabilitas dan teknologi yang telah terbukti, hal ini merupakan pilihan yang kuat dan berisiko rendah dibandingkan dengan pendekatan berbasis FPC yang lebih baru.

5. Perlindungan dan Keamanan yang Ditingkatkan: Bagian struktural plastik modular memberikan perlindungan insulasi terpadu dan fiksasi mekanis untuk kabel dan titik sambungan, meningkatkan ketahanan getaran dan benturan, dan memfasilitasi kepatuhan terhadap persyaratan keselamatan yang ketat seperti penghambat api (UL94 V-0) dan isolasi tegangan tinggi..

Aplikasi

Produk ini mewakili jalur peningkatan yang terbukti dan andal dari perkabelan tradisional yang tersebar ke solusi terintegrasi dalam paket baterai penyimpan energi, terutama diterapkan di:

1. Sistem Penyimpanan Energi Skala Utilitas: Untuk instalasi baterai besar yang memerlukan koneksi yang kuat dan dapat diservis dengan keandalan jangka panjang yang telah terbukti.

2. Penyimpanan Energi Komersial dan Industri (K&I): Dimana efektivitas biaya dan kemudahan pemeliharaan diprioritaskan di samping kinerja yang dapat diandalkan.

3. Lemari Penyimpanan Energi Perumahan: Aplikasi yang mendapat manfaat dari instalasi yang disederhanakan dan koneksi yang dapat diservis di lapangan.

Misi kami

Kami sangat memahami tantangan keseimbangan antara efisiensi, keandalan, dan biaya dalam industri penyimpanan energi. Solusi Cable CCS kami, dibangun berdasarkan teknologi wiring harness industri yang matang dan ditingkatkan melalui integrasi modular, menawarkan jalur produk yang kuat dan terbukti untuk aplikasi penyimpanan energi. Kami tidak hanya menyediakan modul berkualitas tinggi yang sesuai dengan standar industri yang relevan, namun juga memiliki kemampuan layanan mendalam yang mencakup desain struktural, rekayasa rangkaian kabel, integrasi perakitan otomatis, serta pengujian & validasi komprehensif. Kami berkomitmen untuk membantu pelanggan mengubah proses perakitan kabel yang rumit dan padat karya menjadi instalasi modular yang efisien dan andal—secara signifikan meningkatkan efisiensi produksi dan keandalan sistem jangka panjang. Dengan pengalaman mendalam kami dalam aplikasi penyimpanan energi otomotif dan stasioner, kami adalah mitra tepercaya Anda dalam desain dan manufaktur paket baterai, baik untuk proyek percontohan atau penerapan skala gigawatt.

Pertanyaan Umum

1. Apa kelebihan solusi Chengshi Cable CCS?

Chengshi Cable CCS menawarkan desain modular yang fleksibel, konduktivitas tinggi, isolasi yang andal, dan manufaktur yang hemat biaya, memastikan kinerja yang stabil dan pemasangan yang mudah untuk aplikasi ESS.

2. Dapatkah Anda memberikan solusi Cable CCS yang disesuaikan?

Ya, sebagai produsen dan pemasok Tiongkok, Chengshi menyediakan desain Kabel CCS yang sepenuhnya disesuaikan berdasarkan tegangan, arus, tata letak, dan persyaratan proyek.

3. Bahan apa yang digunakan dalam sistem Cable CCS Anda?

Kami menggunakan konduktor tembaga atau aluminium berkualitas tinggi, bahan insulasi presisi, dan pelapis tahan lama untuk memastikan keamanan, konduktivitas, dan masa pakai yang lama.

4. Aplikasi apa yang cocok untuk Cable CCS?

Solusi Cable CCS kami banyak digunakan dalam sistem penyimpanan energi (ESS), paket baterai litium, penyimpanan energi terbarukan, dan sistem tenaga industri.

5. Bagaimana Anda memastikan kualitas produk?

Chengshi mengikuti proses kontrol kualitas yang ketat, termasuk pengujian kelistrikan, verifikasi isolasi, dan pengujian ketahanan untuk memenuhi standar internasional.

6. Berapa kapasitas produksi dan waktu tunggu Anda?

Dengan proses manufaktur yang matang dan jalur produksi yang terukur, kami memastikan pasokan yang stabil dan pengiriman cepat untuk pesanan massal.
