Adaptor Area Engsel Layar Lipat PCB kaku-fleksibel

Adaptor Area Engsel Layar Lipat PCB Rigid-flex adalah pembawa interkoneksi penting yang memungkinkan integrasi tinggi, keandalan tinggi, dan kemampuan lipat dalam modul tampilan ponsel cerdas modern. Dengan memanfaatkan struktur komposit di mana area kaku mengamankan komponen dan area fleksibel mengalami pembengkokan dinamis, hal ini memastikan stabilitas sirkuit, integritas sinyal, dan ketahanan mekanis dalam ruang terbatas. Ini adalah teknologi inti yang memungkinkan perangkat lebih tipis dan ringan.

Struktur & Fitur Inti:

Perutean 3D: Bagian fleksibel dapat dilipat atau ditekuk seperti kertas, sepenuhnya memanfaatkan ruang vertikal di dalam ponsel untuk melipat komponen seperti IC driver ke bagian belakang layar, sehingga memungkinkan bezel ultra-sempit atau bahkan desain layar penuh tanpa bezel. Ini memfasilitasi desain smartphone ultra-tipis.

Papan kaku-fleksibel yang digunakan dalam modul tampilan adalah komponen kunci yang menghubungkan IC driver tampilan ke papan utama. Ini menggabungkan kelenturan sirkuit fleksibel dengan stabilitas papan kaku, membentuk fondasi untuk mencapai rasio layar-ke-tubuh yang tinggi serta desain yang tipis dan ringan.

Keunggulan Kinerja Utama:

1. Pengurangan Ketebalan: Menghilangkan ketebalan konektor dan lapisan penutup papan kaku yang berlebihan, sehingga menghasilkan struktur keseluruhan yang lebih tipis dibandingkan dengan solusi diskrit.

2. Integritas Sinyal Unggul: Menggunakan teknik perkabelan berdensitas tinggi (misalnya, perutean pasangan diferensial) dan material kehilangan dielektrik rendah untuk mengirimkan aliran data gambar berkecepatan tinggi secara stabil (mendukung video 4K/8K), secara efektif menekan redaman sinyal dan interferensi elektromagnetik, memastikan transmisi data gambar piksel tinggi tanpa hilang dan latensi rendah.

3. Kekebalan Interferensi: Dibandingkan dengan kabel fleksibel yang panjang, papan fleksibel yang kaku memperpendek jalur sinyal dan dapat secara efektif mengisolasi interferensi elektromagnetik melalui penuangan tembaga atau film pelindung.

4. Integritas Struktural: Interkoneksi antara bagian kaku dan fleksibel dibentuk melalui pengendapan dan pelapisan kimia internal, bukan melalui sambungan solder. Hal ini membuat ketahanan lentur pada sambungan jauh lebih unggul dibandingkan solusi tradisional "Konektor FPC +" atau "FPC disolder ke papan kaku".

5. Ketahanan Guncangan Tinggi: Struktur terintegrasi meminimalkan risiko kegagalan sambungan solder, memastikan transmisi sinyal stabil bahkan saat terjatuh atau bergetar.

6. Mendukung Pembengkokan Dinamis: Pada ponsel yang dapat dilipat, ponsel ini dapat menahan lebih dari 400.000 tekukan berulang dengan tetap mempertahankan kinerja kelistrikan.

Parameter Teknis Utama:

1. Parameter Struktural:

Jumlah & Struktur Lapisan: Biasanya 4-6 lapisan, menggunakan konstruksi "kaku-fleksibel".

Ketebalan: Area fleksibel biasanya 0,1-0,2 mm untuk ketipisan ekstrem; ketebalan area kaku yang dirancang sesuai dengan persyaratan pemasangan dan perutean komponen.

Radius Bending Minimum: Bisa kurang dari 0,5 mm, cocok untuk ruang pembengkokan yang sempit.

2. Kinerja Listrik:

Lebar/Ruang Jalur: Hingga 40μm - 50μm, memenuhi persyaratan transmisi sinyal kepadatan tinggi.

Kontrol Impedansi: Kontrol impedansi yang ketat (mis., 100Ω ±10%) untuk sinyal diferensial kecepatan tinggi (mis., MIPI DSI).

Bandwidth Transmisi: Mendukung transmisi data berkecepatan tinggi beberapa Gbps per saluran, memenuhi persyaratan tampilan resolusi tinggi dan kecepatan bingkai tinggi.

3. Bahan & Keandalan:

Substrat: Bagian fleksibel dapat menggunakan Polimida (PI) atau Polimer Kristal Cair (LCP) berperforma lebih tinggi, dengan Polimer Kristal Cair (LCP) berperforma lebih tinggi, dengan Polimer Kristal Cair (LCP) yang menawarkan keunggulan dalam ultra-tipis, kehilangan rendah, dan ketahanan lentur.

Daya Tahan Lentur: Persyaratan masa pakai pembengkokan dinamis >400.000 siklus.

Suhu Pengoperasian: -30°C hingga +85°C, memenuhi persyaratan lingkungan penggunaan elektronik konsumen yang ketat.。

Skenario Aplikasi

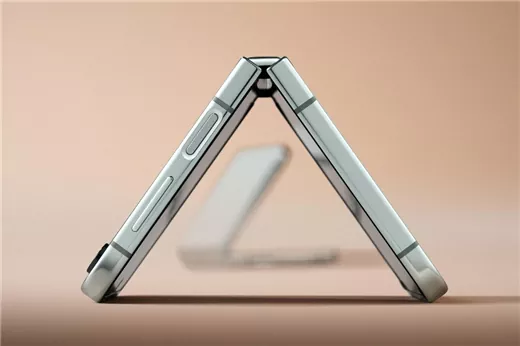

Adaptor Area Engsel Layar Lipat PCB kaku-fleksibel adalah interkoneksi inti dan solusi dukungan untuk sistem tampilan ponsel cerdas modern, terutama melayani layar ponsel lipat kelas atas. Ketahanannya yang luar biasa terhadap pembengkokan berulang menjadikannya pilihan ideal untuk menyambungkan layar lipat yang melintasi area engsel.

Proposisi Nilai Kami

Kami mengkhususkan diri dalam menyediakan solusi papan kaku-fleksibel terdepan di industri untuk interkoneksi layar di sektor telepon seluler. Kami tidak hanya menawarkan produk standar dengan keandalan tinggi tetapi juga memiliki kemampuan kuat dalam desain kolaboratif, optimalisasi simulasi, dan pengembangan khusus. Didukung oleh keahlian mendalam dalam pemrosesan sirkuit presisi, ilmu material, simulasi termal, dan analisis integritas sinyal, kami berkolaborasi erat dengan pelanggan untuk memberikan dukungan proses penuh—mulai dari desain konsep hingga produksi massal—yang disesuaikan dengan desain ID tertentu, arsitektur penumpukan, dan target kinerja tampilan. Kami berkomitmen untuk memanfaatkan rekayasa inovatif untuk membantu pelanggan mendorong batasan ruang dan kinerja dalam sistem tampilan ponsel cerdas, menciptakan pengalaman visual yang lebih jelas dan stabil, menjadikan Anda mitra komponen inti tepercaya.
