Tampilan Kontrol Pusat Otomotif FPC

FPC Tampilan Kontrol Pusat Otomotif adalah subkategori penting dari papan sirkuit cetak fleksibel, yang khusus digunakan untuk transmisi sinyal dan koneksi dalam sistem tampilan konsol tengah otomotif. Mereka berfungsi sebagai "pusat saraf" inti antara komponen seperti layar konsol tengah, panel instrumen, dan HUD, serta sistem kendali dan tenaga kendaraan secara keseluruhan. Dibandingkan dengan papan sirkuit cetak kaku (PCB) tradisional, FPC tampilan konsol tengah otomotif memiliki keunggulan inti seperti fleksibilitas, kemampuan lipat, ketipisan, dan desain ringan. Mereka dapat beradaptasi dengan tata ruang yang kompleks di area konsol tengah otomotif, secara fleksibel menyesuaikan diri dengan struktur komponen konsol tengah yang tidak beraturan, secara efektif menghemat ruang pemasangan, menyederhanakan proses perakitan sistem konsol tengah, dan meningkatkan efisiensi produksi.

Sebagai salah satu perusahaan pertama di Tiongkok yang merancang industri elektronik fleksibel, Honflex Electronics telah terlibat secara mendalam di bidang FPC selama hampir 20 tahun. Dengan sistem R&D yang lengkap, peralatan produksi yang maju, dan kontrol kualitas yang ketat, perusahaan ini telah menjadi pemasok inti di bidang FPC Tampilan Kontrol Pusat Otomotif, melayani banyak pembuat mobil utama dalam dan luar negeri serta pemasok elektronik otomotif Tier1. FPC Tampilan Kontrol Pusat Otomotif perusahaan mencakup berbagai jenis seperti papan satu sisi, papan dua sisi, papan multi-lapis, dan papan kaku-fleksibel. Ini dapat menyesuaikan produk dengan spesifikasi dan kinerja yang berbeda sesuai dengan kebutuhan pelanggan, sepenuhnya beradaptasi dengan kebutuhan sistem tampilan kontrol pusat kendaraan bahan bakar dan kendaraan energi baru (listrik murni, hibrida), yang mencakup model entry-level, mid-range, high-end dan model skenario penuh lainnya, mewujudkan pasokan solusi sirkuit fleksibel "satu atap".

Karakteristik Struktur Inti

Layar Kontrol Pusat Otomotif Honflex FPC dirancang untuk lingkungan otomotif, menyeimbangkan fleksibilitas, daya tahan, dan stabilitas sinyal.

• Substrat PI kelas atas:Ketebalan 0,025–0,1 mm, fleksibilitas luar biasa, tahan panas, dan daya tahan. Mendukung >100.000 siklus pembengkokan dengan isolasi kuat dan ketahanan terhadap korosi.
• Foil Tembaga Presisi:Ketebalan 12μm–70μm, tembaga canai opsional untuk transmisi sinyal berkecepatan tinggi. Garis/ruang halus hingga 0,03 mm memastikan integrasi sirkuit yang padat.
• Lapisan Perlindungan Ganda:Penutup PI + masker solder meningkatkan insulasi, ketahanan aus, dan perlindungan lingkungan. Desain penguatan meningkatkan daya tahan konektor.
• Desain Berbentuk Khusus:Mendukung struktur lentur, lipat, dan tidak beraturan yang rumit agar sesuai dengan tata letak tampilan otomotif yang ringkas.

Keunggulan Kinerja Utama

• Keandalan Tinggi:Tahan getaran (10–2000Hz), benturan (50G), dan pembengkokan jangka panjang. Dirancang untuk masa pakai lebih dari 15 tahun.
• Transmisi Sinyal Stabil:Kerugian rendah (≤0,5dB/cm @1GHz), kinerja EMC yang kuat, dan kontrol impedansi yang presisi untuk keluaran tampilan yang stabil.
• Kemampuan Beradaptasi Lingkungan yang Sangat Baik:Rentang pengoperasian -40℃ hingga 125℃, tahan terhadap kelembapan, minyak, dan bahan kimia. Memenuhi kondisi otomotif yang keras.
• Ringan & Tipis:Ketebalan 0,1–0,3 mm, 60% lebih ringan dibandingkan PCB kaku, mendukung desain kompak dan hemat energi.
• Kustomisasi Fleksibel:Mendukung berbagai ukuran, struktur, dan persyaratan kinerja. Pengambilan sampel cepat dan produksi massal yang stabil.

Solusi FPC Tampilan Kontrol Pusat Otomotif dari Honflex ini ideal untuk sistem tampilan kendaraan modern, memastikan keandalan, integrasi, dan kinerja jangka panjang.

Parameter Teknis Utama

Parameter teknis utama FPC Tampilan Kontrol Pusat Otomotif Honflex Electronics secara ketat mengikuti standar industri otomotif, menyeimbangkan kinerja dan kepraktisan. Parameter produk dengan spesifikasi berbeda dapat disesuaikan dengan kebutuhan pelanggan. Parameter umum inti adalah sebagai berikut:

Skenario Aplikasi

Dengan kinerja luar biasa dan kemampuan penyesuaian yang kuat, FPC Tampilan Kontrol Pusat Otomotif Honflex Electronics banyak digunakan dalam sistem tampilan kontrol pusat berbagai jenis kendaraan, termasuk kendaraan bahan bakar dan kendaraan energi baru (listrik murni, hibrida), beradaptasi dengan model entry-level, mid-range, high-end, dan skenario penuh lainnya. Skenario aplikasi spesifiknya adalah sebagai berikut. Semua skenario aplikasi telah mencapai pasokan massal dan telah sangat diakui oleh pelanggan:

1. Layar Kontrol Pusat Terpasang

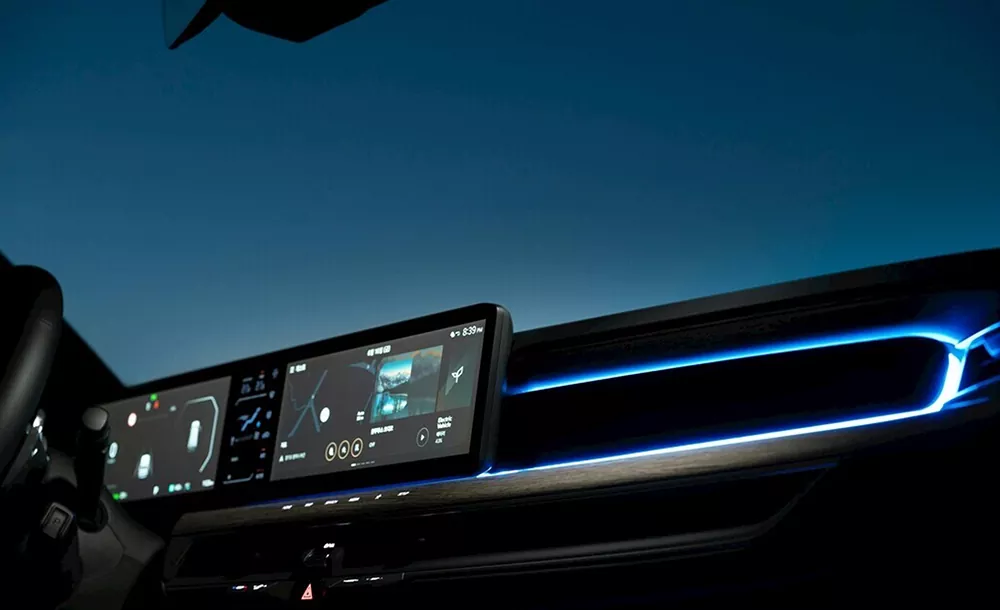

Layar kendali pusat on-board adalah komponen inti dari sistem kendali pusat otomotif, yang bertanggung jawab untuk menampilkan navigasi, hiburan, kendali AC, interaksi kendaraan-mesin, dan informasi lainnya. Tampilan Kontrol Pusat Otomotif Honflex Electronics FPC adalah komponen koneksi inti antara layar kendali pusat dan papan utama mesin kendaraan serta sistem catu daya. Dengan karakteristik fleksibilitas dan ketipisan yang tinggi, produk ini dapat secara fleksibel menyesuaikan struktur belakang layar kendali pusat, mewujudkan transmisi sinyal yang stabil, dan memastikan tampilan definisi tinggi dan interaksi yang lancar dari layar kendali pusat. Jenis layar kendali pusat yang berlaku meliputi layar kendali pusat yang ditangguhkan, layar kendali pusat tertanam, layar ganda, layar tiga, dll., mencakup berbagai ukuran seperti 10,25 inci, 12,3 inci, dan 15,6 inci, banyak digunakan pada mobil, SUV, MPV, dan jenis kendaraan lainnya. Misalnya, produk FPC kontrol pusat layar ganda yang disediakan oleh perusahaan untuk produsen mobil energi baru yang mainstream mewujudkan transmisi sinyal sinkron antara layar kontrol pusat dan panel instrumen, tanpa terhenti atau tertunda, sehingga meningkatkan pengalaman interaksi pengguna.

2. Panel Instrumen Otomotif

Panel instrumen otomotif bertanggung jawab untuk menampilkan informasi penting seperti kecepatan kendaraan, kecepatan, volume bahan bakar, dan suhu air, dan memiliki persyaratan yang sangat tinggi untuk stabilitas dan keandalan transmisi sinyal. FPC Tampilan Kontrol Pusat Otomotif Honflex Electronics cocok untuk berbagai jenis seperti panel instrumen mekanis tradisional, panel instrumen kristal cair, dan panel instrumen kristal cair penuh, yang dapat mewujudkan transmisi sinyal yang stabil antara panel instrumen dan ECU kendaraan (Unit Kontrol Elektronik), memastikan tampilan informasi panel instrumen secara real-time dan akurat. Produk ini memiliki kinerja interferensi anti-getaran dan anti-elektromagnetik yang sangat baik, yang dapat menahan getaran mesin dan interferensi elektromagnetik pada peralatan elektronik terpasang, menghindari masalah seperti kesalahan tampilan dan gangguan sinyal pada panel instrumen. Pada saat yang sama, desain produk yang ringan dan tipis dapat menghemat ruang internal panel instrumen, membantu peningkatan panel instrumen menuju miniaturisasi dan integrasi. Saat ini, produk FPC panel instrumen perusahaan telah diterapkan secara massal pada model arus utama banyak produsen mobil, dan keandalannya telah diverifikasi oleh pasar.

3. Sistem Tampilan Head-Up HUD

Sistem tampilan head-up HUD dapat memproyeksikan informasi mengemudi kendaraan, informasi navigasi, dll. ke kaca depan, sehingga memudahkan pengemudi untuk melihat dan meningkatkan keselamatan berkendara. Ini adalah konfigurasi utama mobil kelas atas dan kendaraan energi baru. Sebagai komponen koneksi inti dari sistem HUD, FPC Layar Kontrol Pusat Otomotif Honflex Electronics bertanggung jawab atas transmisi sinyal antara layar HUD dan sistem mesin kendaraan dan ECU, yang memerlukan stabilitas sinyal tinggi, kemampuan beradaptasi lingkungan yang tinggi, dan keandalan yang tinggi. Produk ini dapat mewujudkan transmisi data berkecepatan tinggi yang stabil, memastikan proyeksi informasi HUD yang jelas dan real-time, dan menghindari masalah seperti proyeksi kabur, macet, dan gangguan; pada saat yang sama, produk dapat beradaptasi dengan lingkungan pemasangan sistem HUD (dekat dengan ruang mesin, suhu tinggi dan getaran yang kuat), memiliki ketahanan panas dan kinerja anti-getaran yang sangat baik, dan masa pakainya disinkronkan dengan sistem HUD. Produk FPC khusus HUD yang disediakan oleh perusahaan untuk produsen mobil kelas atas telah lulus uji lingkungan yang ketat, dapat bekerja secara stabil untuk waktu yang lama di lingkungan suhu dan getaran tinggi, dan telah sangat diakui oleh pelanggan.

4. Sistem Hiburan di Dalam Pesawat

Sistem hiburan on-board (seperti audio on-board, layar hiburan belakang, DVD on-board, dll.) merupakan komponen penting untuk meningkatkan pengalaman berkendara otomotif, dan kualitas transmisi sinyalnya secara langsung mempengaruhi pengalaman hiburan. FPC Tampilan Kontrol Pusat Otomotif Honflex Electronics dapat digunakan untuk koneksi sinyal sistem hiburan on-board, mewujudkan transmisi sinyal audio dan video yang stabil, dan menghindari masalah seperti pembekuan audio dan gangguan layar video. Produk ini memiliki kompatibilitas elektromagnetik yang sangat baik, yang secara efektif dapat menahan interferensi elektromagnetik di lingkungan terpasang, memastikan kemurnian sinyal audio dan video, dan meningkatkan pengalaman hiburan. Pada saat yang sama, kemampuan penyesuaian produk dapat beradaptasi dengan berbagai jenis sistem hiburan on-board, memberikan solusi koneksi yang fleksibel untuk komponen seperti layar hiburan belakang dan audio on-board. Misalnya, produk FPC yang disediakan oleh perusahaan untuk layar hiburan belakang dari produsen mobil tertentu mewujudkan sinkronisasi sinyal antara layar hiburan dan sistem kendali pusat, mendukung pemutaran video definisi tinggi dan transmisi audio, serta meningkatkan pengalaman berkendara penumpang belakang.

5. Sistem Bantu Kontrol Pusat Kendaraan Energi Baru

Pada kendaraan energi baru (listrik murni, hibrida), sistem tampilan kendali pusat juga perlu menghubungkan komponen inti seperti sistem manajemen baterai (BMS) dan sistem kendali motor, yang menampilkan informasi seperti daya baterai, jangkauan jelajah, dan status pengisian daya, yang memiliki persyaratan lebih tinggi untuk kinerja produk FPC. Bertujuan untuk memenuhi kebutuhan kendaraan energi baru, Honflex Electronics telah mengoptimalkan ketahanan tegangan tinggi produk dan kinerja interferensi anti-elektromagnetik, yang dapat mewujudkan transmisi sinyal yang stabil antara sistem kendali pusat dan BMS, sistem kendali motor, memastikan keakuratan dan real-time dari informasi tampilan kendali pusat kendaraan energi baru. Produk ini memiliki ketahanan suhu tinggi yang sangat baik, yang dapat beradaptasi dengan lingkungan suhu tinggi di dekat kompartemen baterai kendaraan energi baru, dan desain yang ringan dapat membantu kendaraan energi baru meningkatkan jangkauan jelajahnya. Saat ini, produk FPC perusahaan untuk tampilan kendali pusat kendaraan energi baru telah diterapkan secara massal ke banyak pembuat mobil energi baru arus utama, beradaptasi dengan mobil listrik murni, SUV, model hibrida, dll., memberikan dukungan untuk pengembangan cerdas kendaraan energi baru.

Keunggulan Pendukung Honflex Electronics

Sebagai perusahaan terkemuka di industri elektronik fleksibel Tiongkok, Honflex Electronics telah terlibat secara mendalam di bidang FPC selama hampir 20 tahun, dengan sistem R&D, produksi, kontrol kualitas, dan layanan purna jual yang lengkap, memberikan dukungan kuat untuk R&D, produksi dan pasokan FPC Layar Kontrol Pusat Otomotif, dan merupakan mitra tepercaya bagi pelanggan:

1. Kekuatan Penelitian dan Pengembangan yang Kuat

Perusahaan ini memiliki tim R&D profesional, dan personel inti R&D semuanya memiliki lebih dari 10 tahun pengalaman R&D di industri FPC, meliputi R&D material, desain struktural, optimalisasi proses, pengujian keandalan, dan bidang lainnya. Perusahaan telah mendirikan pusat Litbang elektronik yang fleksibel, dilengkapi dengan peralatan Litbang dan alat simulasi canggih, yang dapat dengan cepat melakukan Litbang produk, optimalisasi proses, dan pengujian kinerja. Pada saat yang sama, perusahaan menaruh perhatian pada kerja sama industri-universitas-penelitian, telah menjalin hubungan kerja sama jangka panjang dengan banyak universitas dan lembaga penelitian dalam negeri, dan bersama-sama melakukan penelitian dan pengembangan teknologi inti elektronik fleksibel untuk meningkatkan daya saing inti produk. Hingga saat ini, perusahaan ini memiliki ratusan paten penemuan dan paten model utilitas terkait sirkuit fleksibel, dan teknologi intinya di bidang FPC otomotif berada pada level terdepan di industri, yang dapat dengan cepat merespons kebutuhan peningkatan teknologi industri otomotif dan memberikan solusi produk berwawasan ke depan kepada pelanggan.

2. Peralatan Produksi Lanjutan

Perusahaan ini memiliki basis produksi modern, dilengkapi dengan peralatan produksi canggih yang diimpor dari luar negeri, mencakup seluruh proses produksi pemotongan substrat, laminasi foil tembaga, etsa, laminasi, pengeboran, pengelasan, pengujian, dll., mewujudkan produksi produk yang otomatis dan presisi. Diantaranya, peralatan etsa, peralatan laminasi, peralatan pengujian, dll. telah mencapai tingkat mahir internasional, yang dapat menjamin ketepatan produksi dan konsistensi produk; penerapan jalur produksi otomatis tidak hanya meningkatkan efisiensi produksi, tetapi juga mengurangi kesalahan operasi manusia dan meningkatkan tingkat kualifikasi produk. Basis produksi perusahaan telah lulus sertifikasi sistem mutu industri otomotif ISO/TS 16949 dan sertifikasi sistem manajemen lingkungan ISO 14001, mewujudkan manajemen proses produksi yang terstandar dan terstandar, yang dapat memenuhi persyaratan ketat industri otomotif untuk kualitas produk dan stabilitas produksi. Pada saat yang sama, perusahaan memiliki kapasitas produksi massal berskala besar, dengan hasil tahunan puluhan juta meter persegi, yang dapat memenuhi kebutuhan pasokan massal pelanggan.

3. Kontrol Kualitas Yang Ketat

Perusahaan telah menetapkan sistem kendali mutu yang lengkap, secara ketat mengikuti standar sistem mutu industri otomotif ISO/TS 16949, mewujudkan kendali mutu proses penuh mulai dari pengadaan bahan baku, kendali proses produksi hingga pengujian pabrik produk. Dalam tautan pengadaan bahan baku, perusahaan secara ketat menyaring pemasok bahan baku inti seperti substrat, kertas tembaga, dan tinta, serta menetapkan sistem evaluasi pemasok untuk memastikan bahwa kualitas bahan baku memenuhi persyaratan; dalam proses produksi, kualitas ganda
